我们了解到在电流互感器的铁芯磁通密度达到饱和点后，随着一次电流I1的增大，励磁电流I0显著增加，电流互感器出现大的传变误差。那么该如何确定电流互感器的饱和点呢？

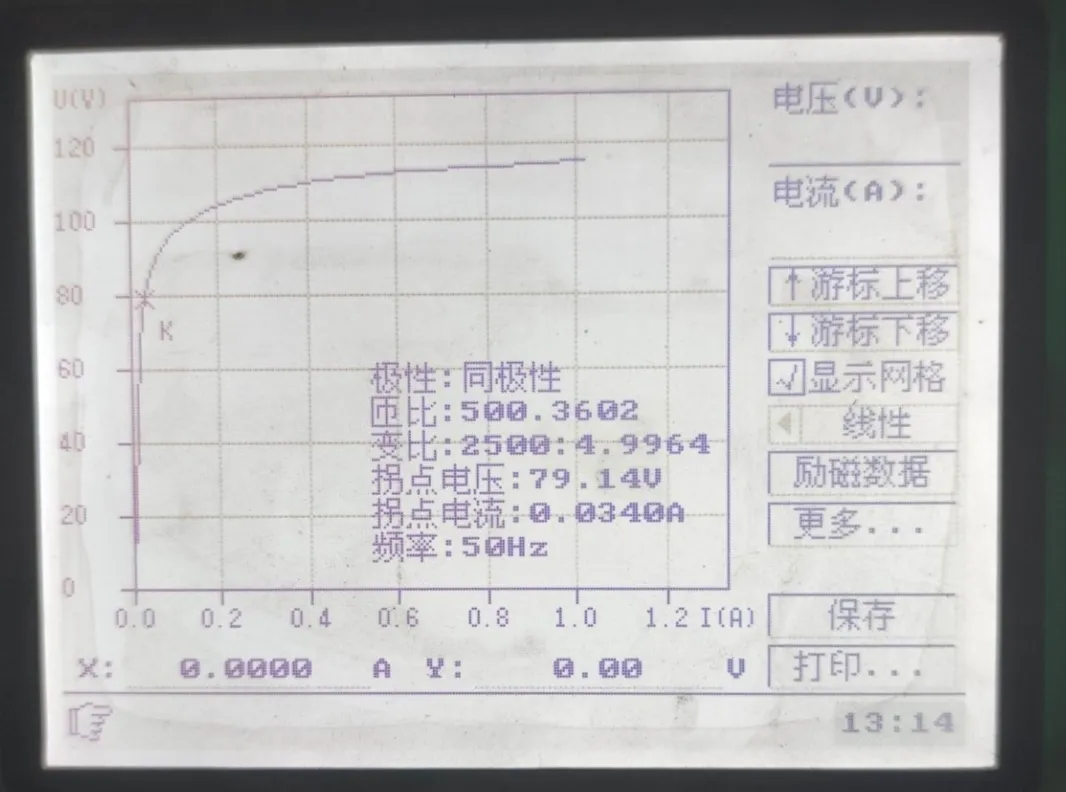

电流互感器伏安特性曲线

电流互感器伏安特性是指在电流互感器一次侧开路的情况下，在二次侧通电压U，由等值电路图可知此时I0=I2，根据U=4.44f*N*B*S，在N、S、f确定的情况下，U与B成正比，故U与I2的关系曲线描述的是磁通B与励磁电流I0的关系曲线，即电流互感器铁芯的磁化曲线。

根据伏安特性曲线可得出2个结论：

一是得出电流互感器的10%误差曲线。施加于电流互感器二次接线端子上的额定频率的电压，若其有效值增加10%，励磁电流便增加50%，则此电压值称为伏安特性曲线的拐点电压（饱和点）。

二是可以判断电流互感器是否发生匝间短路。拐点电压位置的电流互感器铁芯进入饱和状态，此时励磁电流几乎全部损耗在铁芯发热上，当电流互感器二次绕组匝间短路时，在电流互感器伏安特性上表现为拐点电压U有明显的下降，据此可以判断电流互感器二次绕组异常。
