电压互感器的接线方式与端子标示介绍

时间:2022-05-25 15:15:05 浏览:323

电压互感器电网系统中一般有四种接线方法,电压互感器接线接地、相位等必需按严峻的接法,而且电压互感器二次侧阻止短路。

1Vv接线方法:遍及用于中性点绝缘

系统或经消弧线圈接地的35KV及以下的高压三相系统,特别是10KV三相系统,接线来源于三角形接线,仅仅没闭住,称为Vv接,此接线方法可以俭省一台电压互感器,可满意三相有功、无功电能计量的恳求,但不能用于测量相电压,不能接入监督系统绝缘情况的电压表。

电压互感器V/V接法

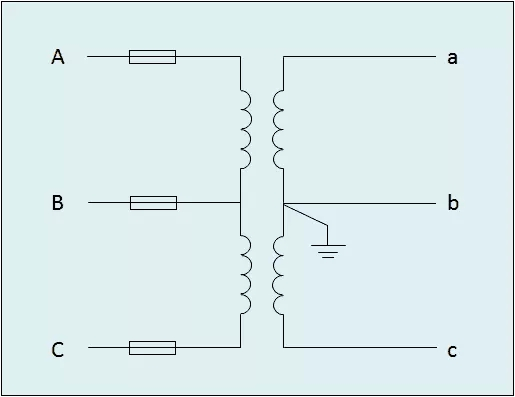

V/V接法原理图

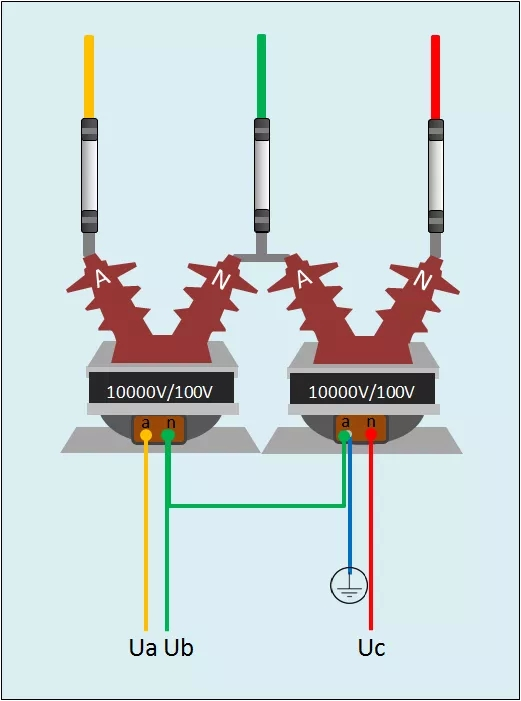

V/V接法3D表示图

2Y,yn接线方法:首要选用三铁芯柱三相电压互感器,多用于小电流接地的高压三相系统,二次侧中性接线引出接地,此接线为了避免高压侧单相接地缺点,高压侧中性点不允许接地,故不能测量对地电压。

电压互感器Y/Y接法

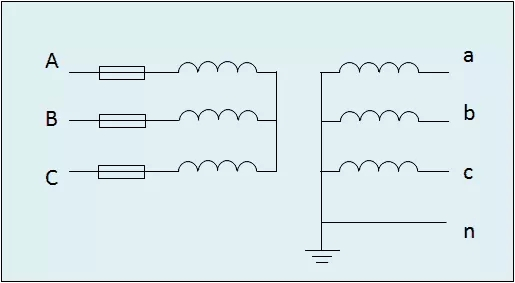

Y/Y接法原理图

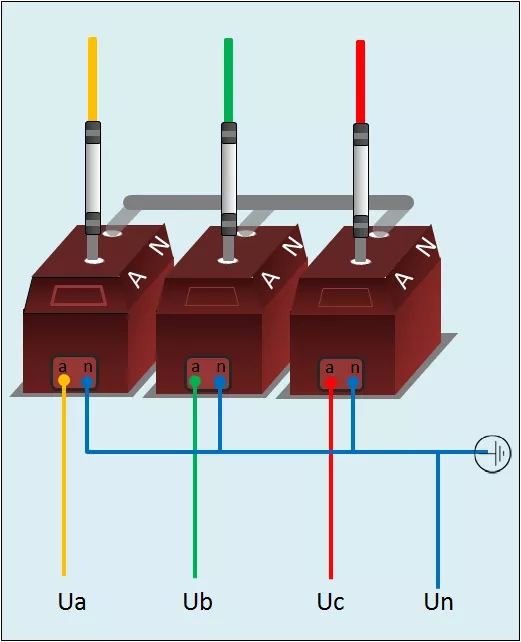

Y/Y接法3D表示图

3YN,yn接线方法:多用于大电流接地系统。

4YN,yn,do接线方法:也称为启齿三角接线,在正常运转状态下,启齿三角的输出端上的电压均为零,假定系统产生一相接地时,其他两个输出端的出口电压为每相剩余电压绕组二次电压的3倍,这样便于交流绝缘监督电压继电器的电压整定,但此接线方法在10KV及以下的系统中不选用。

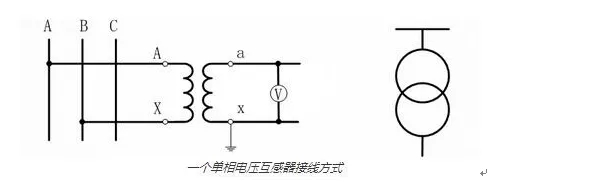

一、一个单相电压互感器接线方法



一个单相电压互感器接线方法

一个单相电压互感器的接线,用于对称的三相电路,二次侧可接外表和继电器。

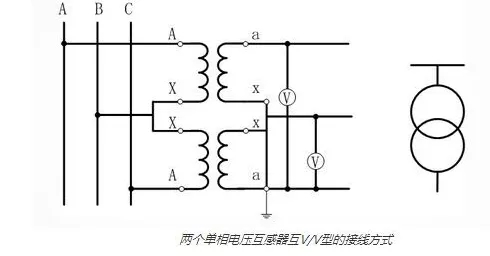

二、两个单相电压互感器互V/V型的接线方法



两个单相电压互感器V/V型的接线方法

两个单相电压互感器的V/V形接线,可测量线电压,但不能测相电压,它遍及应用在20kV以下中性点不接地或经消弧线图接地的电网中。

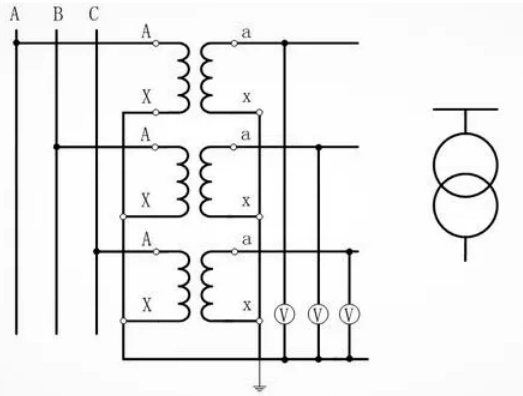

三、三个单相电压互感器Y0/Y0型的接线方法



三个单相电压互感器Y0/Y0型的接线方法

可供给恳求测量线电压的外表和继电器,以及恳求供给相电压的绝缘监察电压表。

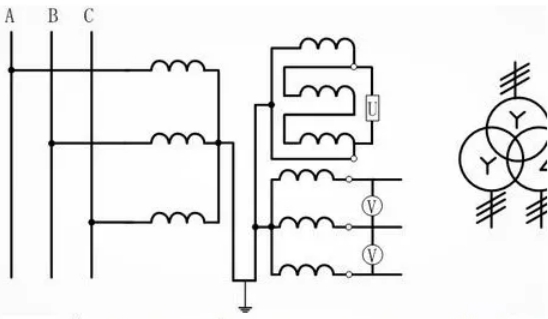

四、三个单相三绕组电压互感器或一个三相五柱式三绕组电压互感器接成Y0/Y0/Δ



三个单相三绕组电压互感器或一个三相五柱式三绕组电压互感器接成Y0/Y0/Δ

接成Y0形的二次线圈供电给外表、继电器及绝缘监察电压表等。辅佐二次线圈接成启齿三角形,供电给绝缘监察电压继电器。当三相系统正常作业时,三相电压均衡,启齿三角形两端电压为零。当某一相接地时,启齿三角形两端呈现零序电压,使绝缘监察电压继电器动作,发出信号。用于3220kV系统(110kV及以上无高压熔断器),供接入交流电网绝缘监督外表和继电器用。

电压互感器端子标明

1一般规矩

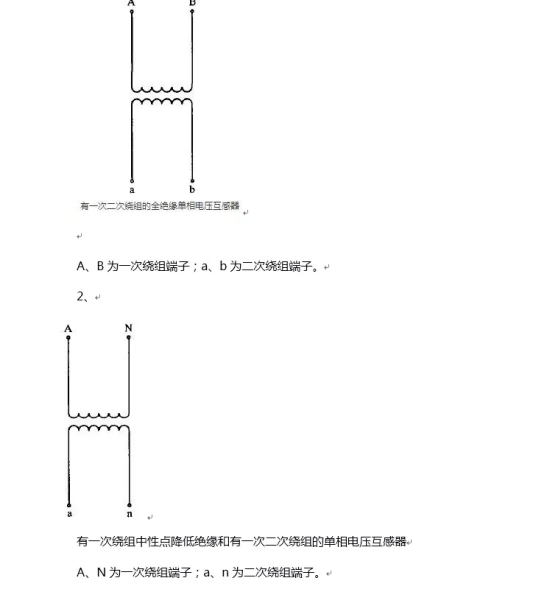

本电压互感器端子标明适用于单相电压互感器,也适用于单互相感器装配为一台全体的三相接线的互感器或具有三相共用死心的三相电压互感器。

2标志内容

电压互感器端子标明应依照下节图示选取恰当的标志。

电压互感器端子标明大写字母ABCN标明一次绕组端子,而小写字母abcn则标明相应的二次绕组端子。

电压互感器端子标明大写字母ABC标明全绝缘端子,而字母N则标明接地端子,其绝缘性能比其他端子低。

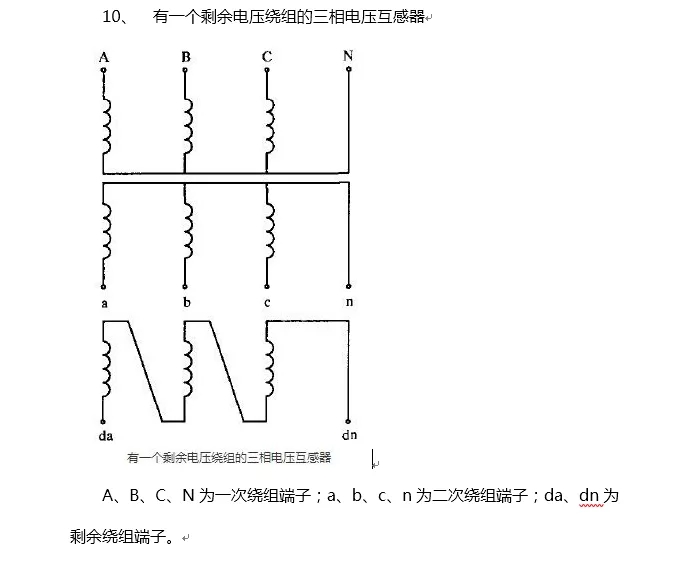

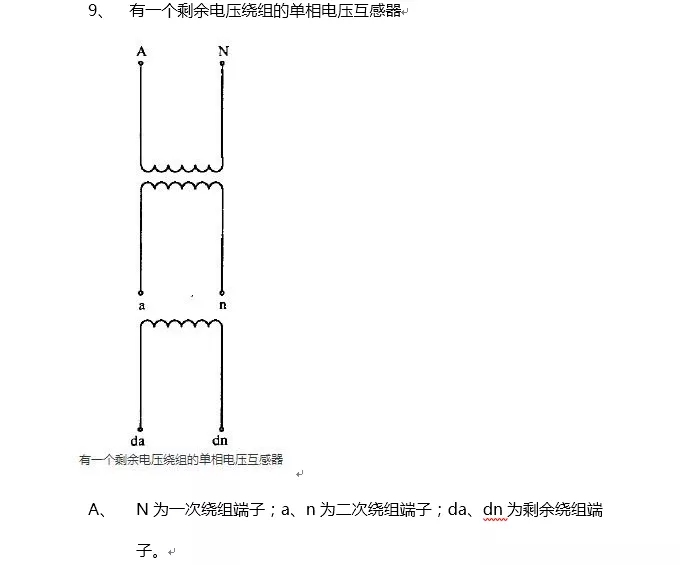

电压互感器端子标明复合字母dadn标明供给剩余电压的绕组端子。

2标志内容

电压互感器端子标明中标有同一字母大写或小写的端子,在同一霎时具有同一极性。

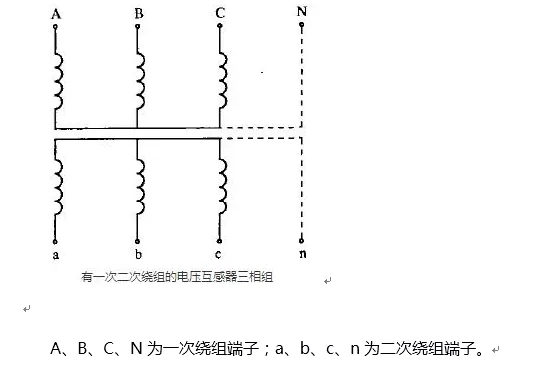

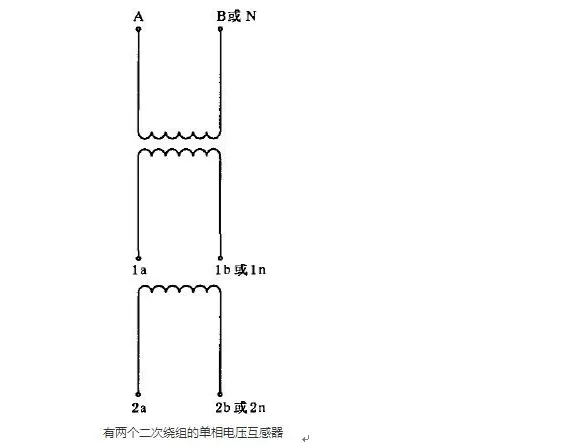

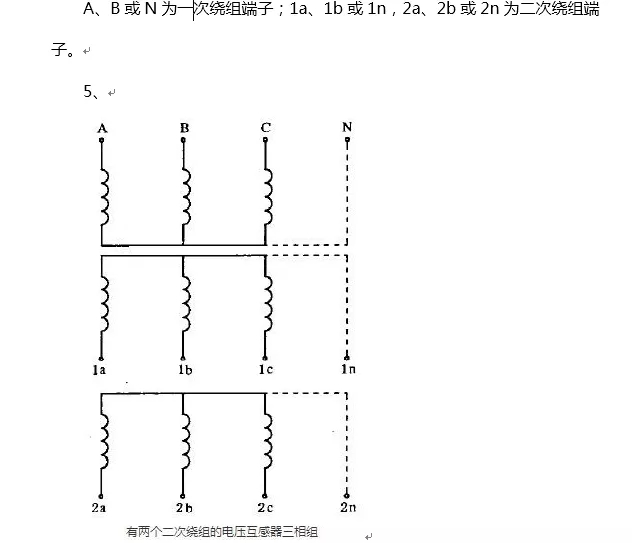

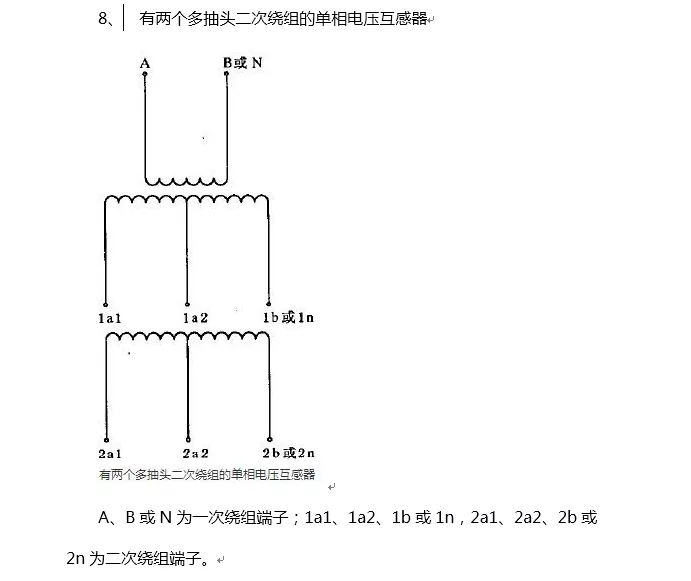

ABCN为一次绕组端子;1a1b1c1n2a2b2c2n为二次绕组端子。
