如何选择电流互感器?互感器的主要技术参数变比和准确度

时间:2022-05-13 14:35:35 浏览:39

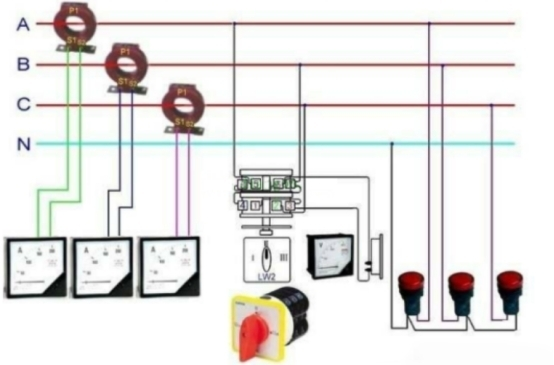

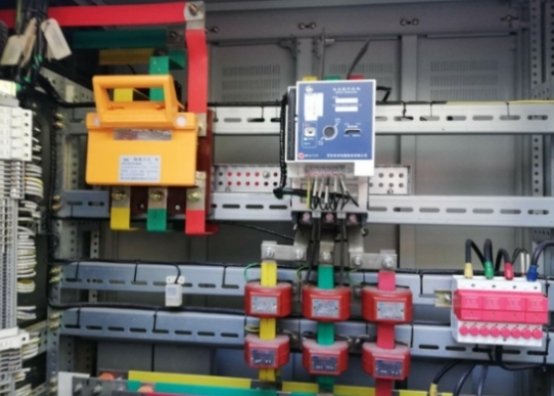

电流互感器是一种特别的变压器,它的作用是把大电流变成标准小电流,配合检测外表、计量外表和继电器等设备作业。这样可以起到扩展外表检测规划,行进电路的稳定性和安全性的作用。电流互感器的电流接线原理图如下图所示,电流互感器的一次线圈串联在一次主电路中,其二次接入的外表和继电器的线圈也全部是串联的。



往常我们在选用电流互感器时首要思索变比和精确度这两个技术参数。

1、变比

电流互感器二次侧额定电流值都为5A1A,一般情况下选择5A。检测电流互感器常用的变比有5/510/515/520/525/530/540/550/575/5100/5150/5200/5250/5300/5400/5500/5600/5750/5800/5等,那么怎样正确的选择电流互感器的变比呢?

《电力设备的电检测外表设备设计标准》中规则"指针式检测外表检测规划的选择,宜确保电力设备额定值指示在外表标度尺的2/3处。"根据这个标准我们可以用下面的公式选取电流互感器的变比N

这个公式中I为回路的最大负荷电流,0.7的含义是最大负荷电流时指示指在外表盘的70%处,5为电流互感器二次额定

N=-

0.7×5

电流值。然后根据核算的变比值选择相应电流互感器的变比。比方,I50A,根据核算公式可以得到N=14.29,所以选择75/5变比的电流互感器。

2、精确度

电流互感器的精确度又称为精度,因为电流互感器存在比值过错和角过错是不可避免的。电流互感器的精确度在数值上等于此比值过错极限的百分数。比方,0.5级的电流互感器的最大比值过错为±0.5%。检测电流互感器有0.10.20.5135等级,维护用的电流互感器有5P10P两级。一般情况下,计量选择0.2级,检测选择0.5级,一般监视外表选择1级。

一起我们在运用电流互感器需要注意:电流互感器的二次侧一定要接地,避免一次侧高压窜人二次侧,危机设备和人生安全;注意电流互感器、二侧的极性,极性接错严峻情况下烧损外表;电流互感器二次不能开路,制止二次侧设备熔断器,避免二次侧开路感应出高电压,危机人生安全。
