电流互感器的作用,电流互感器的接线及使用

时间:2022-01-10 14:59:51 浏览:180

从经过大电流的电线上,依照必定的份额感应出小电流供丈量运用,也可以为继电维护和自动设备供应电源。

电流互感器的举例阐明:

比方说如今有一条十分粗的电缆,它的电流十分大。假如想要测它的电流,就需求把电缆断开,并且把电流表串联在这个电路中。由于它十分粗,电流十分大,需求标准很大的电流表。但是理论上是没有那么大的电流表,由于电流外表的标准都5A以下。那怎样办呢?这时分就需求借助电流互感器了。

先选择适合的电流互感器,然后把电缆穿过电流互感器。这时电流互感器就会从电缆上感应出电流,感应出来的电流大小刚好减少了必定的倍数。把感应出来的电流送给外表丈量,再把丈量出来的成果乘以必定的倍数就可以得到真实成果。

例如,如今需求要测一条电缆的电流大小。首要 把一条电缆穿过500/5的电流互感器(500/5理论上就是100倍),然后把电流互感器接上电流表,电流表测得成果为4A。由此可以计算出电缆真实电流为4*100=400A。

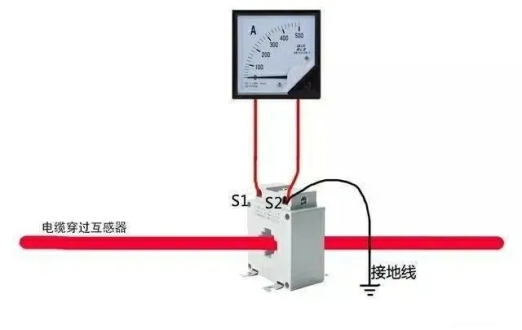

接线如图:



有些朋友或许说用钳表也可以抵达这个目的,理论上钳表内部就有一个电流互感器,原理相似。

运用:

1)电流互感器的接线应恪守串联准绳:即一次绕阻应与被测电路串联,而二次绕阻则与一切外表负载串联。

2)按被测电流大小,选择适合的改动,否则过失将增大。同时,二次侧一端必需接地,以防绝缘一旦损坏时,一次侧高压窜入二次低压侧,构成人身和设备事端。

3)二次侧绝对不允许开路,因一旦开路,一次侧电流I1悉数成为磁化电流,惹起φm和E2骤增,构成死心过度饱满磁化,发热严峻以至烧毁线圈;同时,磁路过度饱满磁化后,使过失增大。电流互感器在正常作业时,二次侧近似于短路,若遽然使其开路,则励磁电动势由数值很小的值骤变为很大的值,铁芯中的磁通呈现严峻饱满的平顶波,因此二次侧绕组将在磁经过零时感应出很高的尖顶波,其值可抵达数千以至上万伏,危机作业人员的平安及外表的绝缘功用。

其他,二次侧开路使E2达几百伏,一旦触及构成触电事端。因此,电流互感器二次侧都备有短路开关,防止一次侧开路。如图l中K0,在运用过程中,二次侧一旦开路应立即撤掉电路负载,然后,再泊车处置。全部处置好前方可再用。

4)为了称心丈量外表、继电维护、断路器失灵判别和毛病录波等设备的需求,在发电机、变压器、出线、母线分段断路器、母联断路器、旁路断路器等回路中均设具有2~8个二次绕阻的电流互感器。关于大电流接地系统,普通按三相装备;关于小电流接地系统,依详细请求按二相或三相装备

5)关于维护用电流互感器的装设地址应按尽量消弭主维护设备的不维护区来设置。例如:若有两组电流互感器,且位置允许时,应设在断路器两边,使断路器处于交叉维护范围之中

6)为了防止支柱式电流互感器套管闪络构成母线毛病,电流互感器普通安排在断路器的出线或变压器侧

7)为了减轻发电机内部毛病时的危害,用于自动调度励磁设备的电流互感器应安排在发电机定子绕组的出线侧。为了便于分析和在发电机并入系统前发现内部毛病,用于丈量外表的电流互感器宜装在发电机中性点侧。

原理:

在供电用电的线路中电流电压大大小微相差悬殊从几安到几万安都有。为便于二次外表丈量需求转换为比拟共同的电流,其他线路上的电压都比拟高如直接丈量是十分风险的。电流互感器就起到变流和电气阻隔效果。较早前,显现外表大局部是指针式的电流电压表,所以电流互感器的二次电流大多数是安培级的(如5A等)。

电流互感器一次绕组电流I1与二次绕组I2的电流比,叫理论电流比K。电流互感器在额外作业电流下作业时的电流比叫电流互感器额外电流比,用Kn标明。

Kn=I1n/I2n

一、电流互感器有哪些常见毛病?怎样判别处置?对其停止正常巡视检查时应检查哪些项目。

A,电流互感器常见的毛病有:

1,电流互感器二次侧开路

2,电流互感器作业时过热

3,电流互感器内部冒烟或宣布臭味

4,电流互感器线圈螺丝松动,匝间或层间短路

5,电流互感器内部放电,声响异常或引线与外壳间产生放电火花

6,充油式电流互感器漏油严峻或油面过低

B,普通,应依据呈现的异常现象来停止判别处置。例如,用试温蜡片检查发热状况,依据响声和表计指示值来判别能否开路。一旦发现毛病,要当即停止修补或交换。正常巡视检查的项目普通包括:

1,检查有无过热现象及异常异味

2,定时校验绝缘状况

3,检查电流表的三相指示值能否在允许范围内,能否在过负荷工作

4,瓷质局部能否清洁完好,有无损坏和放电现象

5,充油式电流互感器的油位能否正常,有无渗漏油现象

二、电流互感器的二次侧为什么不允许开路?开路往后有什么风险?

1,普通,电流互感器的一次电流大小与二次负荷的电流大小无关。

当电流互感器正常工作时,由于二次侧阻抗很小(接近于短路状况),一次电流所产生的磁力线大局部为二次电流所补偿,总磁通密度不大,二次侧电势也不高。但当二次开路时,二次电流等于零,一次电流完整变成了激磁电流,在二次线圈中奖产生很高的电势(峰值可达几千伏,以至更高),不光或许损坏二次绝缘,并且还要挟人身平安。此外,铁芯磁通密渡过度增大,也或许构成铁芯过热而损坏。

三、电流互感器长期过负荷的危害

电流互感器一旦长期过负荷,将招致铁芯磁通密度抵达饱满,使电流互感器的过失增大,表计指示不正确,因此不易把握理论负荷或工作状况。此外,由于磁通密度增大,将使铁芯和二次线圈过热,绝缘损坏。

四、电流互感器二次侧开路的预兆及处置:

电流互感器二次侧开路时,常随同有下列现象:

1,电流表,功率表指示为零,电度表不转,并宣布嗡嗡声。

2,电流互感器自身有吱吱的放电声或其他异常声响,端子排或许烧焦。

电流互感器开路时,产生的电势凹凸与一次电流大小有关。因此,在处置电流互感器的开路毛病时,必定要将负荷减小或使负荷为零,然后运用绝缘东西停止处置,处置时应停用相应的维护设备。
