从通过大电流的电线上，按照必定的份额感应出小电流供测量运用，也可认为继电保护和自动设备供给电源。

电流互感器的举例说明：

比如说现在有一条非常粗的电缆，它的电流非常大。如果想要测它的电流，就需求把电缆断开，并且把电流表串联在这个电路中。因为它非常粗，电流非常大，需求规范很大的电流表。但是实践上是没有那么大的电流表，因为电流表面的规范都5A以下。那怎样办呢？这时候就需求借助电流互感器了。

先挑选适宜的电流互感器，然后把电缆穿过电流互感器。这时电流互感器就会从电缆上感应出电流，感应出来的电流大小刚好缩小了必定的倍数。把感应出来的电流送给表面测量，再把测量出来的成果乘以必定的倍数就能够得到真实成果。

例如，现在需求要测一条电缆的电流大小。首要 把一条电缆穿过500/5的电流互感器（500/5实践上就是100倍），然后把电流互感器接上电流表，电流表测得成果为4A。由此能够计算出电缆真实电流为4*100=400A。

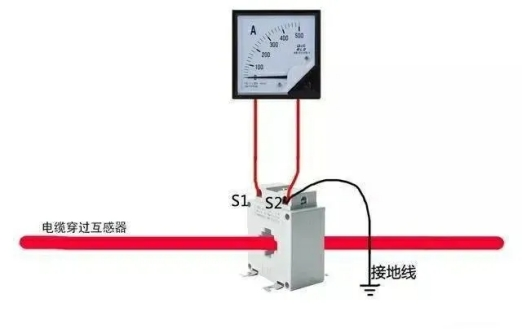

接线如图：

有些朋友或许说用钳表也能够抵达这个目的，实践上钳表内部就有一个电流互感器，原理类似。

运用：

1）电流互感器的接线应遵守串联原则：即一次绕阻应与被测电路串联，而二次绕阻则与所有表面负载串联。

2）按被测电流大小，挑选适宜的改动，否则差错将增大。同时，二次侧一端必须接地，以防绝缘一旦损坏时，一次侧高压窜入二次低压侧，构成人身和设备事端。

3）二次侧绝对不容许开路，因一旦开路，一次侧电流I1悉数成为磁化电流，引起φm和E2骤增，构成铁心过度丰满磁化，发热严峻甚至烧毁线圈；同时，磁路过度丰满磁化后，使差错增大。电流互感器在正常作业时，二次侧近似于短路，若遽然使其开路，则励磁电动势由数值很小的值骤变为很大的值，铁芯中的磁通出现严峻丰满的平顶波，因而二次侧绕组将在磁通过零时感应出很高的尖顶波，其值可抵达数千甚至上万伏，危机作业人员的安全及表面的绝缘功用。

其他，二次侧开路使E2达几百伏，一旦触及构成触电事端。因而，电流互感器二次侧都备有短路开关，避免一次侧开路。如图l中K0，在运用过程中，二次侧一旦开路应立刻撤掉电路负载，然后，再泊车处理。全部处理好后方可再用。

4）为了满意测量表面、继电保护、断路器失灵判别和故障录波等设备的需求，在发电机、变压器、出线、母线分段断路器、母联断路器、旁路断路器等回路中均设具有2～8个二次绕阻的电流互感器。关于大电流接地系统，一般按三相配备；关于小电流接地系统，依具体要求按二相或三相配备

5）关于保护用电流互感器的装设地址应按尽量消除主保护设备的不保护区来设置。例如：若有两组电流互感器，且位置容许时，应设在断路器两边，使断路器处于穿插保护规模之中

6)为了避免支柱式电流互感器套管闪络构成母线故障，电流互感器一般安顿在断路器的出线或变压器侧

7)为了减轻发电机内部故障时的危害，用于自动调度励磁设备的电流互感器应安顿在发电机定子绕组的出线侧。为了便于剖析和在发电机并入系统前发现内部故障，用于测量表面的电流互感器宜装在发电机中性点侧。

原理：

在供电用电的线路中电流电压大大小微相差悬殊从几安到几万安都有。为便于二次表面测量需求转换为比较共同的电流，其他线路上的电压都比较高如直接测量是非常危险的。电流互感器就起到变流和电气阻隔效果。较早前，显现表面大部分是指针式的电流电压表，所以电流互感器的二次电流大多数是安培级的（如5A等）。

电流互感器一次绕组电流I1与二次绕组I2的电流比，叫实践电流比K。电流互感器在额外作业电流下作业时的电流比叫电流互感器额外电流比，用Kn表明。

Kn=I1n/I2n

一、电流互感器有哪些常见故障？怎样判别处理？对其进行正常巡视检查时应检查哪些项目。

A，电流互感器常见的故障有：

1，电流互感器二次侧开路

2，电流互感器作业时过热

3，电流互感器内部冒烟或宣告臭味

4，电流互感器线圈螺丝松动，匝间或层间短路

5，电流互感器内部放电，声响异常或引线与外壳间产生放电火花

6，充油式电流互感器漏油严峻或油面过低

B，一般，应根据出现的异常现象来进行判别处理。例如，用试温蜡片检查发热情况，根据响声和表计指示值来判别是否开路。一旦发现故障，要当即进行修补或替换。正常巡视检查的项目一般包括：

1，检查有无过热现象及异常异味

2，定时校验绝缘情况

3，检查电流表的三相指示值是否在容许规模内，是否在过负荷工作

4，瓷质部分是否清洁完好，有无损坏和放电现象

5，充油式电流互感器的油位是否正常，有无渗漏油现象

二、电流互感器的二次侧为什么不容许开路？开路往后有什么危险？

1，一般，电流互感器的一次电流大小与二次负荷的电流大小无关。

当电流互感器正常工作时，因为二次侧阻抗很小（接近于短路情况），一次电流所产生的磁力线大部分为二次电流所补偿，总磁通密度不大，二次侧电势也不高。但当二次开路时，二次电流等于零，一次电流完全变成了激磁电流，在二次线圈中奖产生很高的电势（峰值可达几千伏，甚至更高），不光或许损坏二次绝缘，并且还威胁人身安全。此外，铁芯磁通密度过度增大，也或许构成铁芯过热而损坏。

三、电流互感器长期过负荷的危害

电流互感器一旦长期过负荷，将导致铁芯磁通密度抵达丰满，使电流互感器的差错增大，表计指示不正确，因而不易把握实践负荷或工作情况。此外，因为磁通密度增大，将使铁芯和二次线圈过热，绝缘损坏。

四、电流互感器二次侧开路的预兆及处理：

电流互感器二次侧开路时，常伴随有下列现象：

1，电流表，功率表指示为零，电度表不转，并宣告嗡嗡声。

2，电流互感器本身有吱吱的放电声或其他异常声响，端子排或许烧焦。

电流互感器开路时，产生的电势凹凸与一次电流大小有关。因而，在处理电流互感器的开路故障时，必定要将负荷减小或使负荷为零，然后运用绝缘东西进行处理，处理时应停用相应的保护设备。
