组合互感器是什么?浅谈电压互感器与电流互感器

时间:2021-11-18 14:54:38 浏览:72

有关互感器的基本知识,电流互感器与电压互感器的原理,电流互感器原理图,电压互感器原理图,感兴趣的朋友参阅下。

电流互感器与电压互感器

一、组合互感器是什么

组合互感器是一种特种变压器,将一次回路的高电压或大电流变为二次回路的低电压(100V)或额定二次电流(5A1A)。

这样可以使二次表面和保护继电器等设备与高压设备很好的隔脱离,确保作业人员的安全。

一起二次侧选用低电压,小电流的操控电缆衔接,方便,简略,便于遥控,遥测,以及在不中止一次体系的条件下对二次进行恰当的改动。

一起为了确保设备和人身安全,互感器二次侧有必要有一点接地,这样当互感器一次,二次绕组绝缘损坏时,可防止二次设备上呈现危险的高电压。

二、组合互感器内的互感器分类

1、电流互感器

电流互感器的作业原理是电磁感应原理,特点是将电流互感器的一次绕组串联接入被测电路中,对被测电路的电流和电压影响极小。

电流互感器的二次绕组串联接入表面和继电器的电流线圈,构成测量和保护的交流回路。

运转中,电流互感器二次侧不允许开路,由于在扫除损耗的情况下,一次测电流和二次侧电流在铁芯中产生的磁势刚好中和,当二次侧开路时,二次侧产生的磁势为0,使铁芯中的磁通剧增达到饱和状态 ,铁芯损耗增大严峻发热,会影响绕组绝缘,另外在二次侧会感应出很高的过电压(可达几千伏),危及人身和设备安全。因此电流互感器二次侧不允许设备熔断器或空气开关。

2、电压互感器

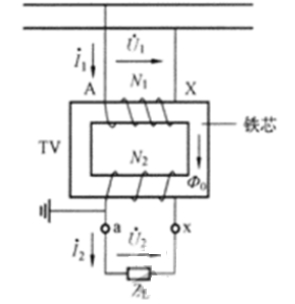

电磁式电压互感器同样是电磁感应原理,作业特点是将一次绕组并联接入被测电路中,二次绕组并联接入表面和继电器的电压线圈,构成测量和保护的交流回路。

电压互感器二次绕组的额定电压一般为100V。电压互感器二次侧不允许短路,由于二次侧如果产生短路必然会产生很大的短路电流,损坏电压互感器,因此电压互感器的二次侧有必要设备熔断器或小型空气开关。

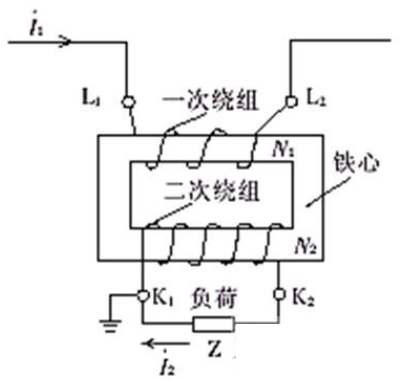

电流互感器原理图
